RINGSPANN Cardan Shafts/Trục các-đăng

Trục các-đăng (Cardan Shafts)

Các loại trục các-đăng và đặc tính kỹ thuật:

Trục các-đăng được sử dụng khi bộ truyền động và đầu ra bị tách rời về mặt vật lý, và không thể truyền mô-men xoắn trực tiếp do các giới hạn kỹ thuật. Để đáp ứng các yêu cầu kỹ thuật đa dạng, chúng tôi cung cấp nhiều loại thiết kế trục truyền động khác nhau.

1.1 Trục các-đăng có bù chiều dài (Cardan Shafts with Length Compensation)

Hoàn hảo cho việc truyền mô-men xoắn chính xác và linh hoạt, các trục các-đăng có khả năng bù chiều dài của chúng tôi có thể điều chỉnh trong quá trình lắp đặt và vận hành. Là một tiêu chuẩn phổ biến, loại trục này được sử dụng rộng rãi trong nhiều ứng dụng kỹ thuật, chẳng hạn như trong ngành công nghiệp giấy.

Thông số kỹ thuật:

• Dải mô-men xoắn: 15.500 Nm – 284.000 Nm

• Đường kính mặt bích: Ø150 mm – Ø480 mm

• Đường kính quay: Ø159 mm – Ø390 mm

• Góc lệch trục: 15° – 35°, tùy theo dòng sản phẩm

• Khả năng bù chiều dài: Tối đa 1000 mm

• Chiều dài làm việc: Tiêu chuẩn lên đến 4500 mm – Có thể tùy chỉnh theo yêu cầu

1.3 Thiết kế nguyên khối (Integral Design)

Thiết kế dạng mô-đun cho phép thay thế linh kiện nhanh chóng trong quá trình bảo trì, giúp giảm thời gian ngừng máy cho toàn bộ dòng sản phẩm.

Thông số kỹ thuật:

• Dải mô-men xoắn: 15.500 Nm – 284.000 Nm

• Đường kính mặt bích: Ø150 mm – Ø480 mm

• Đường kính quay: Ø159 mm – Ø390 mm

• Góc lệch trục: 15° – 35°, tùy theo dòng sản phẩm

• Khả năng bù chiều dài: Tối đa 1000 mm

• Chiều dài làm việc: Tiêu chuẩn lên đến 4500 mm – Có thể tùy chỉnh theo yêu cầu!

1.4 Trục trung gian (Intermediate Shafts)

Kết hợp các trục trung gian với các mẫu tiêu chuẩn để vượt qua khoảng cách dài hơn – đặc biệt phù hợp với các hệ truyền động bơm trong điều kiện vận hành khắc nghiệt.

Thông số kỹ thuật:

• Dải mô-men xoắn: 15.500 Nm – 284.000 Nm

• Đường kính mặt bích: Ø150 mm – Ø480 mm

• Đường kính quay: Ø159 mm – Ø390 mm

• Góc lệch trục: Giới hạn đến 3°, theo kinh nghiệm thực tế

Các linh kiện riêng lẻ

Với vai trò là đối tác đáng tin cậy, chúng tôi cung cấp trục các-đăng chất lượng cao cùng các linh kiện đạt chuẩn OEM nhằm đảm bảo độ bền và hiệu suất tối ưu.

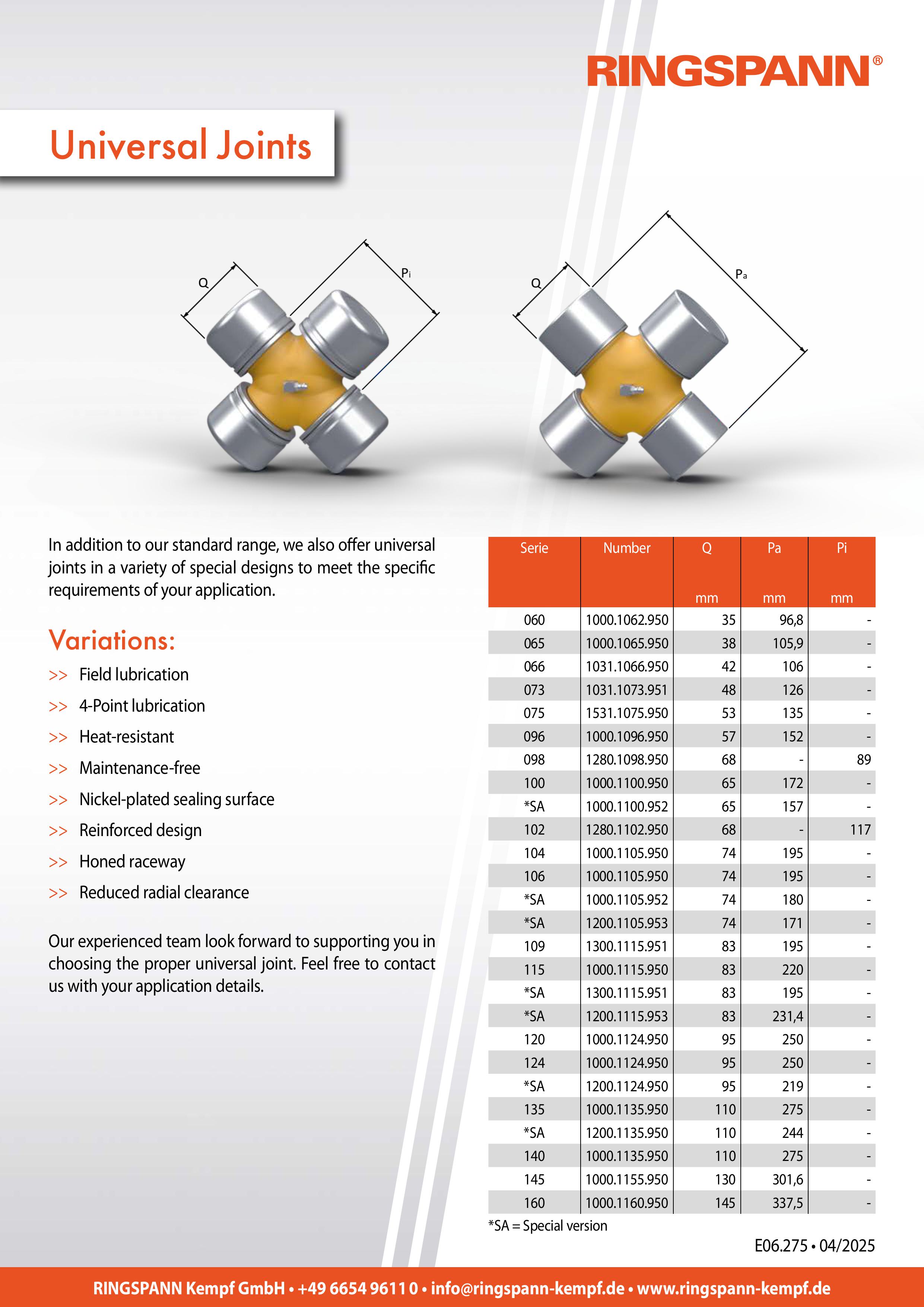

Khớp nối vạn năng (Universal Joints):

Các khớp nối vạn năng của chúng tôi mang lại giải pháp linh hoạt, có thể tương thích không chỉ với trục các-đăng của RINGSPANN Kempf mà còn với các hệ thống khác.

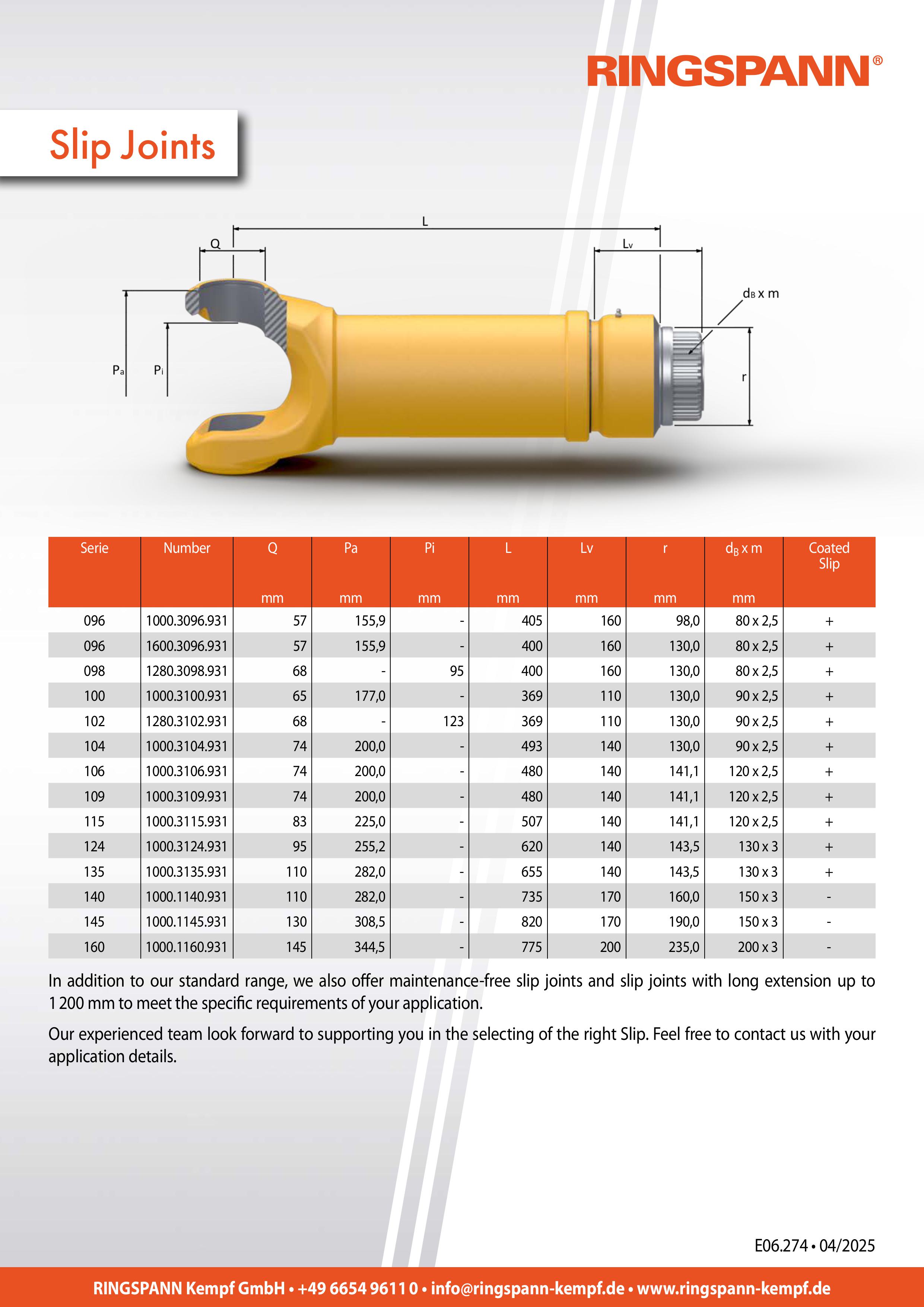

Khớp trượt (Slip Joints):

Tìm giải pháp bù chiều dài lý tưởng cho ứng dụng của bạn — khớp trượt cho phép trục các-đăng điều chỉnh linh hoạt chiều dài khi vận hành hoặc lắp đặt, phù hợp với điều kiện làm việc thay đổi.

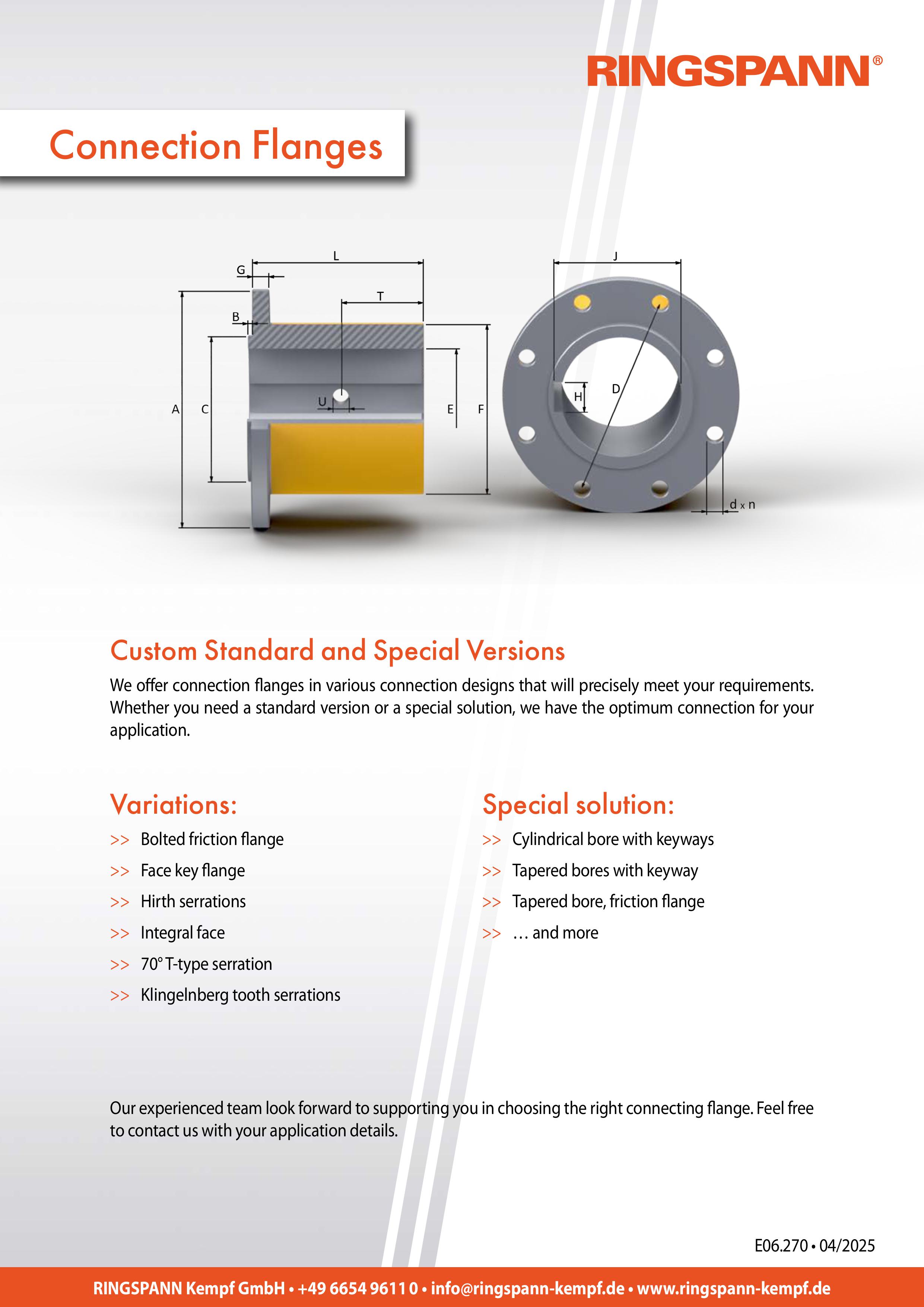

Mặt bích nối (Connecting flanges):

Cần nhiều hơn chỉ trục các-đăng? Hãy khám phá các tùy chọn mặt bích nối của chúng tôi – giải pháp mở rộng linh hoạt để kết nối hệ thống truyền động một cách hiệu quả.
